Controlli / Dimer
Serie di moduli di controllo per l’illuminazione a LED.
Dimmer e driver che permettono il controllo e la gestione di complessi sistemi di illuminazione, interacciandosi con i più diffusi sistemi di controllo presenti sul mercato quali:
- PUSH – button;
- 0 – 10;
- 1 – 10;
- DALI;
- DMX512;
- MODBUS;
- ETHERNET;
- CASAMBI.

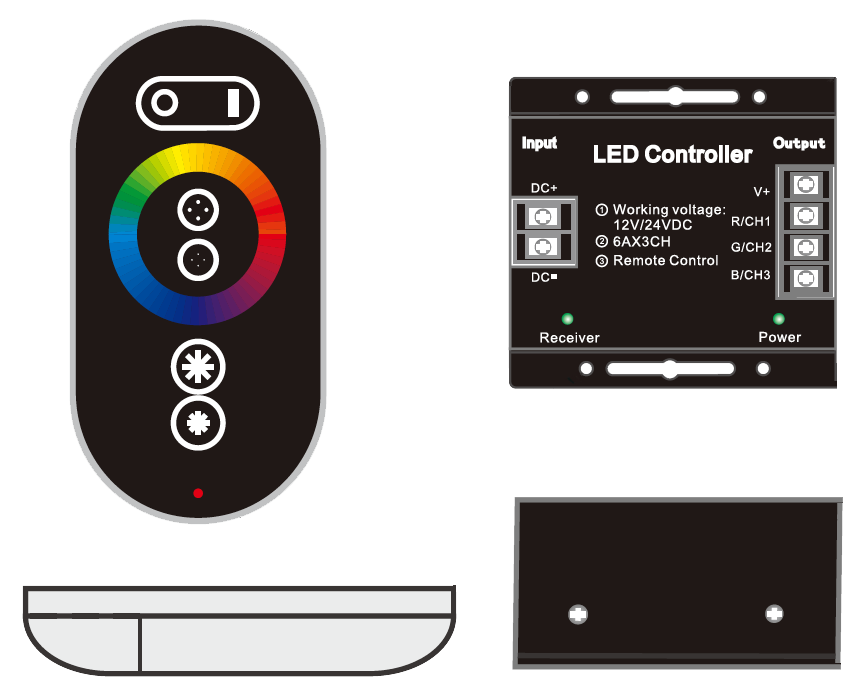

A3041 – Controller RGB – Telecomando radio touch
FUNZIONI:
Accensione e spegnimento;
Regolazione velocità di transizione;
Cambio colore statico e dinamico;
Regolazione luminosità;
Memoria impostazioni precedenti.
| Codice | Tensione | Corrente max | Uscite | Carico max | controllo | gestione colori | dimmer |
|---|---|---|---|---|---|---|---|
| A3041 | 12Vdc 24Vdc |
6A x 3Ch 18A MAX |
3 x 6A | 216W (12V) 432W (24V) |
Telecomando RF 433,92Mhz |
18 Modalità di cambio 256 Livelli di grigio |
PWM |

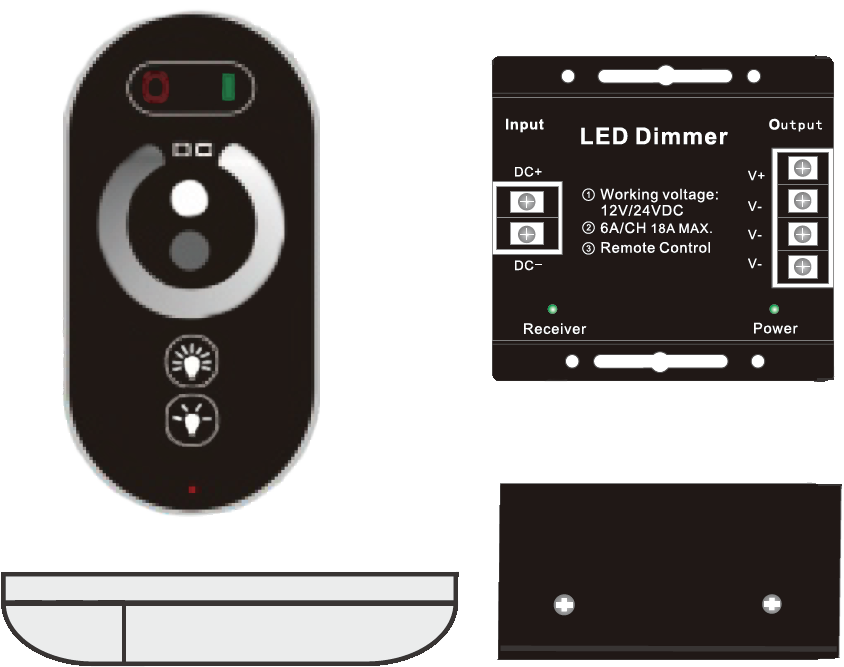

A3040 – Dimmer – Telecomando radio touch
FUNZIONI:
Accensione e spegnimento;
Regolazione luminosità;
Memoria impostazioni precedenti.
| Codice | Tensione | Corrente max | Uscite | Carico max | controllo | gestione colori | dimmer |
|---|---|---|---|---|---|---|---|
| A3040 | 12Vdc 24Vdc |
6A x 3Ch 18A MAX |
3 x 6A | 216W (12V) 432W (24V) |
Telecomando RF 433,92Mhz |
- | PWM |
Dimmer per profili Strip LED
Accensione/Spegnimento con click;
Dimmerazione ciclica con pressione prolungata;
INTEGRABILE NEI PROFILI:
WA1818, WA1616, WI2507, WS1709 e WI2309.
| Codice | Tensione | Corrente max | Comando | Dimmer | Dimensioni |
|---|---|---|---|---|---|
| A3051 | 12Vdc- 24Vdc |
3A MAX | Passaggio della mano a 10 cm di distanza |
PWM | 40x10x14mm |
| A3053 | 12Vdc- 24Vdc |
3A MAX | Touch sensor | PWM | 40x10x14mm |

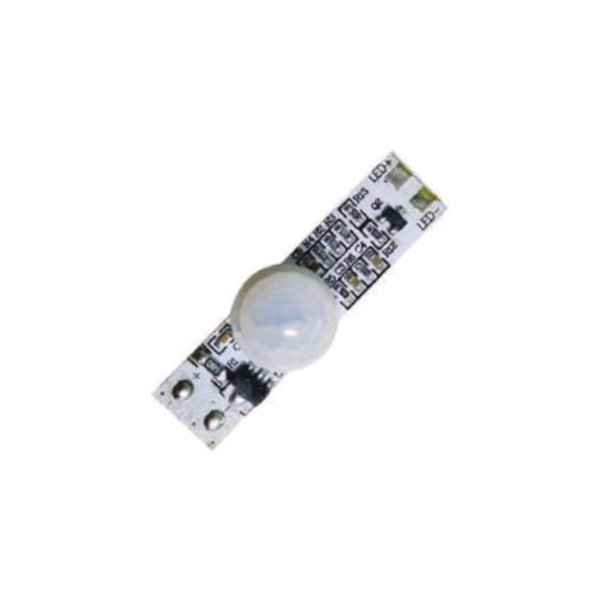

| A3056 | 12Vdc- 24Vdc |
3A MAX | PIR sensor (auto spegnimento dopo 30 sec. dal movimento) |
PWM | 40x10x14mm |

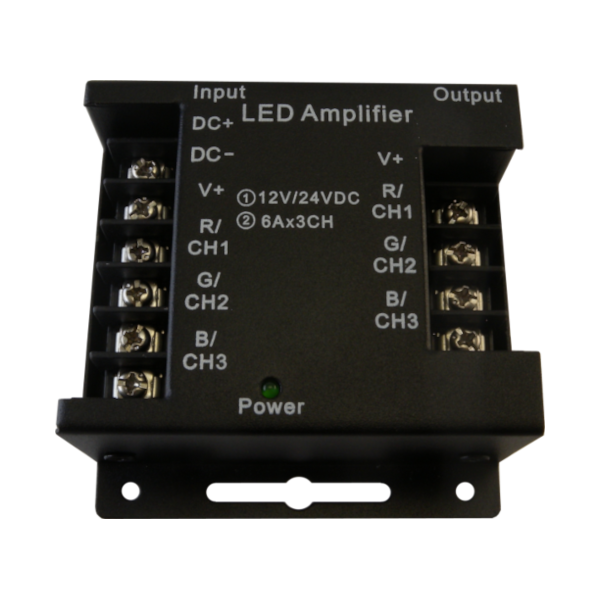

A3066 – Alimentatore di linea RGB
Tensione costante.
| Codice | Tensione | Corrente max | Uscite | Carico max | Connessione |
|---|---|---|---|---|---|
| A3066 | 12Vdc 24Vdc |
6A x 3Ch 18A MAX |
3 x 6A | 216W (12V) 432W (24V) |
Anodo Comune |
DLC-1CH
FADER + DIMMER + DRIVER;
Ingresso: DC 12-24-48 Vdc;
Comando Locale: Pulsante normalmente aperto;
Regolazione dellaluminosità della luce bianca;
Uscite in corrente o tensione per carichi R-L-C;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
Range di temperatura esteso;
100% Test Funzionale – Garanzia 5 anni
CORRENTE COSTANTE (Anodo Comune) – Applicazione: DIMMER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLC1248-1CC350 | 1 Pulsante Norm. Aperto | 12÷48Vdc | 350mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC500 | 1 Pulsante Norm. Aperto | 12÷48Vdc | 500mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC700 | 1 Pulsante Norm. Aperto | 12÷48Vdc | 700mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC950 | 1 Pulsante Norm. Aperto | 12÷48Vdc | 950mA | 1 Canale | 45x58x25mm |
TENSIONE COSTANTE (Anodo Comune) – Applicazione: DIMMER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLC1248-1CV | 1 Pulsante Norm. Aperto | 12÷48Vdc | 1x6,5A | 1 Canale | 45x58x25mm |

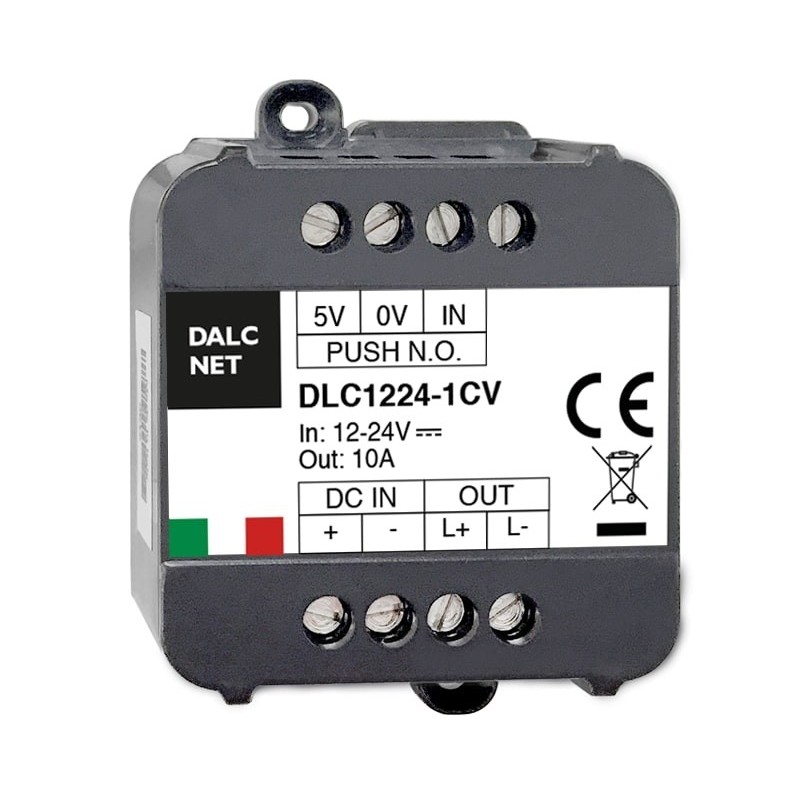

| DLC1224-1CV | 1 Pulsante Norm. Aperto | 12÷24Vdc | 1x10A | 1 Canale | 45x58x19mm |

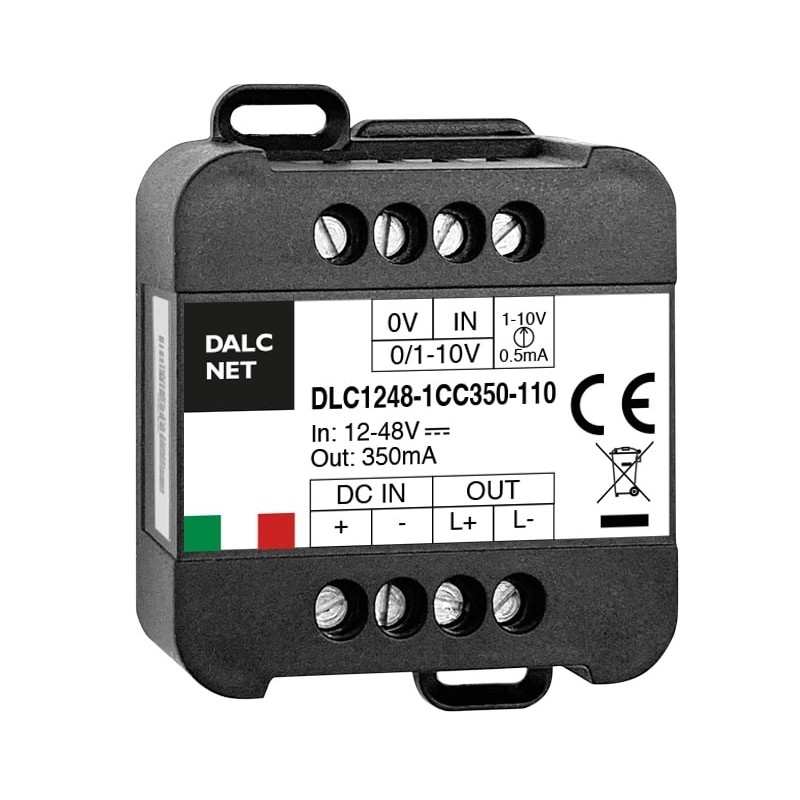

DLC-1CH-110
FADER + DIMMER + DRIVER;
Ingresso: DC 12-24-48 Vdc;
Comando: 0-10V / 1-10V;
Regolazione dellaluminosità della luce bianca;
Uscite in corrente o tensione per carichi R-L-C;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
Range di temperatura esteso;
100% Test Funzionale – Garanzia 5 anni
CORRENTE COSTANTE (Anodo Comune) – Applicazione: DIMMER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLC1248-1CC350-110 | Segnale analogico 0-10V o 1-10V, potenziometro | 12÷48Vdc | 350mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC500-110 | Segnale analogico 0-10V o 1-10V, potenziometro | 12÷48Vdc | 500mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC700-110 | Segnale analogico 0-10V o 1-10V, potenziometro | 12÷48Vdc | 700mA | 1 Canale | 45x58x25mm |
| DLC1248-1CC950-110 | Segnale analogico 0-10V o 1-10V, potenziometro | 12÷48Vdc | 950mA | 1 Canale | 45x58x25mm |

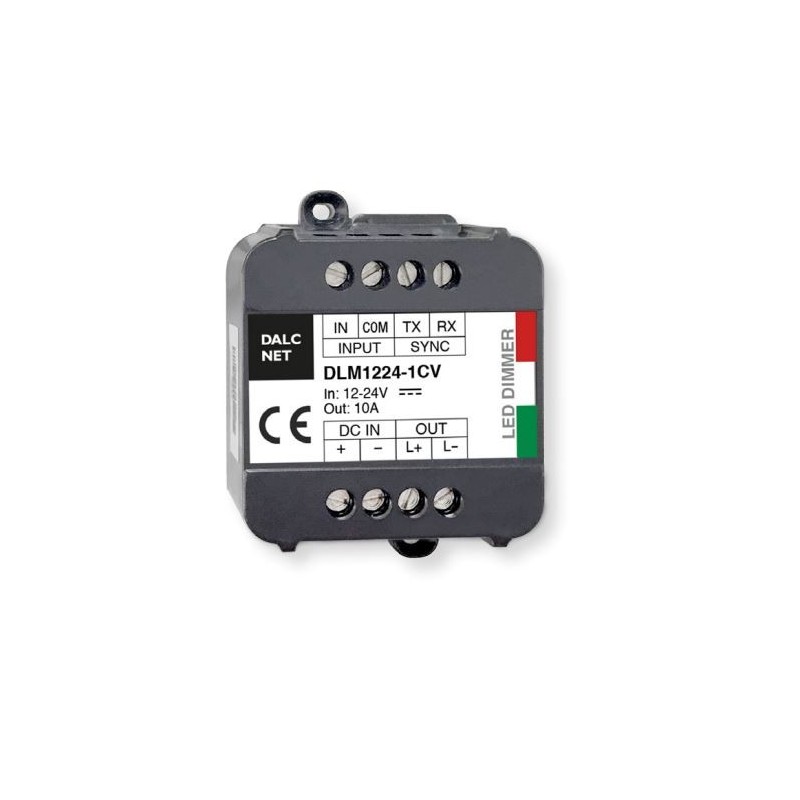

DLM-1CH
FADER + DIMMER + DRIVER;
Ingresso: DC 12-24-48 Vdc o 12-24Vdc;
Regolazione della luminosità della luce bianca o monocromatica;
Uscite in corrente o tensione per carichi R-L-C;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
100% Test Funzionale – Garanzia 5 anni
MENÙ PUSH – Possibilità di impostare:
-Minimo di dimmerazione
-Fade In
-Fade Out
– Pulsante normalmente aperto (N.O. Push button)
-Ingresso analogico 0-10V
-Ingresso analogico 1-10V
-Potenziometro 10KOhm;
TENSIONE COSTANTE (Anodo Comune) – Applicazione: DIMMER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLM1224-1CV | Analogic auto detection: N.O. push button, 0-10V, 1-10V, potenziometro |
12÷24Vdc | 1x10A | 1 Canale | 45x58x19mm |
DLM-1CH-DALI/DMX
BUS + FADER + DIMMER + DRIVER;
Ingresso: DC 12-24-48 Vdc o 12-24Vdc;
Opzioni di comando remoto: DALI, DMX512+RDM
Regolazione della luminosità della luce bianca o monocromatica;
Uscite in corrente o tensione per carichi R-L-C;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
100% Test Funzionale – Garanzia 5 anni
MENÙ PUSH – Possibilità di impostare:
-Minimo di dimmerazione
-Fade In
-Fade Out
– Pulsante normalmente aperto (N.O. Push button)
-Ingresso analogico 0-10V
-Ingresso analogico 1-10V
-Potenziometro 10KOhm;
TENSIONE COSTANTE (Anodo Comune) – Applicazione: DIMMER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLM1224-1CV-DALI | Analogic auto detection: N.O. push button, 0-10V, 1-10V, potenziometro |
12÷24Vdc | 1x10A | 1 Canale | 45x58x19mm |
| DLM1224-1CV-DMX | Analogic auto detection: N.O. push button, 0-10V, 1-10V, potenziometro |
12÷24Vdc | 1x10A | 1 Canale | 45x58x19mm |

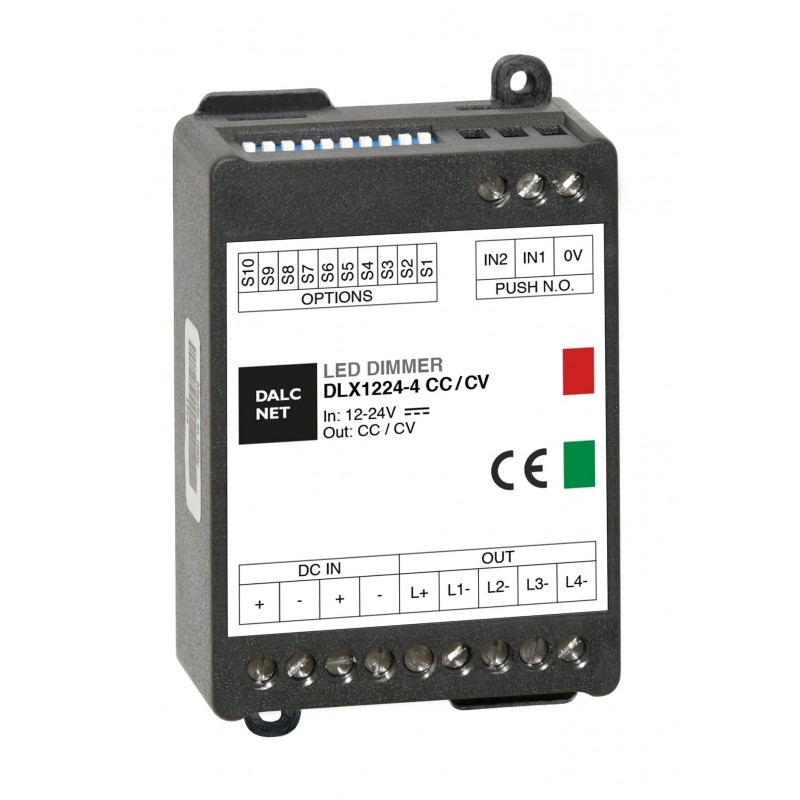

DLX-4CH
SEQUENCER + FADER + DIMMER + DRIVER;
Ingresso: DC 12-24 Vdc;
Comando Locale: 2 pulsanti normalmente aperti;
Controllo ON/OFF, Dimmer Bianco, Bianco Dinamico, Colore RGB o RGBW;
Uscite in corrente o tensione per strisce a LED;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 2 anni
TENSIONE COSTANTE (Anodo Comune) – Applicazione: COLORE RGBW
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLX1224-4CV | 4 Pulsanti Norm. Aperti | 12÷24Vdc | 5A MAX/CH 10A Totali |
4 Canali | 88x54x25mm |
DLX-4CH-DALI/DMX
BUS+SEQUENCER + FADER + DIMMER + DRIVER;
Ingresso: DC 12-24 Vdc;
Comando BUS:DMX512+RDM, DALI;
Comando Locale: Funzionamento Stand Alone;
Controllo: colore RGB o RGBW;
Uscite in corrente o tensione per strisce a LED;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Accensione e spegnimento morbidi;
Curva di regolazione ottimizzata;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 2 anni
TENSIONE COSTANTE (Anodo Comune) – Applicazione: COLORE RGBW
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLX1224-4CV-DALI | DALI | 12÷24Vdc | 4x5A 10A Totali |
4 Canali | 88x54x25mm |
| DLX1224-4CV-DMX | DMX | 12÷24Vdc | 4x5A 10A Totali |
4 Canali | 88x54x25mm |

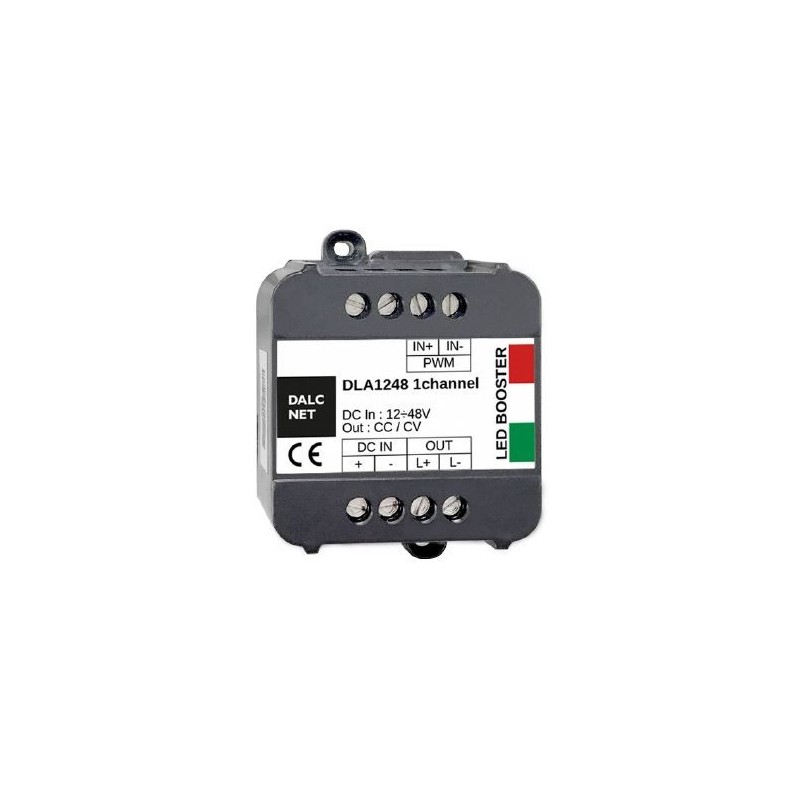

DLA-1CH
BOOSTER;
Ingresso: DC 12-24-48 Vdc o 12-24 Vdc;
Comando: D-PWM;
Amplificatore segnale D-PWM;
Controllo: colore RGB o RGBW;
Uscite in corrente o tensione per carichi R-L-C;
Uscite in tensione per carichi R;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 5 anni
CORRENTE COSTANTE (Anodo Comune) – Applicazione: BOOSTER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLA1224-1CV | D-PWM | 12÷24Vdc | 1x10A MAX | 1 Canale | 45x58x19mm |
| DLA1248-1CV | D-PWM | 12÷48Vdc | 1x6,5A MAX | 1 Canale | 45x58x25mm |
TENSIONE COSTANTE (Anodo Comune) – Applicazione: BOOSTER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLA1248-1CC350 | D-PWM | 12÷48Vdc | 350mA | 1 Canale | 45x58x25mm |
| DLA1248-1CC500 | D-PWM | 12÷48Vdc | 500mA | 1 Canale | 45x58x25mm |
| DLA1248-1CC700 | D-PWM | 12÷48Vdc | 700mA | 1 Canale | 45x58x25mm |
| DLA1248-1CC950 | D-PWM | 12÷48Vdc | 950mA | 1 Canale | 45x58x25mm |

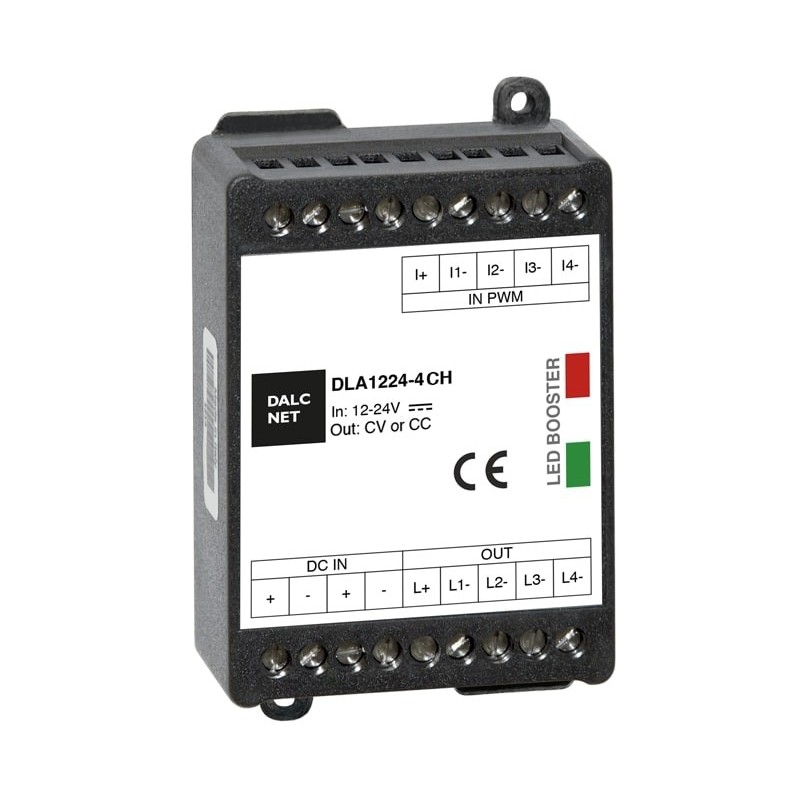

DLA-4CH
BOOSTER;
Ingresso: DC 12-24 Vdc;
Comando: D-PWM;
Amplificatore segnale D-PWM;
Controllo: colore RGB o RGBW;
Uscite in corrente o tensione per strip LED o faretti;
Efficienza Tipica > 95%;
Regolazione della luminosità fino allo spegnimento completo;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 2 anni
CORRENTE COSTANTE (Anodo Comune) – Applicazione: BOOSTER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLA1224-4CC350 | D-PWM | 12÷24Vdc | 4x350mA | 4 Canali | 88x54x25mm |
| DLA1224-4CC500 | D-PWM | 12÷24Vdc | 4x500mA | 4 Canali | 88x54x25mm |
TENSIONE COSTANTE (Anodo Comune) – Applicazione: BOOSTER
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLA1224-4CV | D-PWM | 12÷24Vdc | 4x5A 10A Totali |
1 Canale | 88x54x25mm |

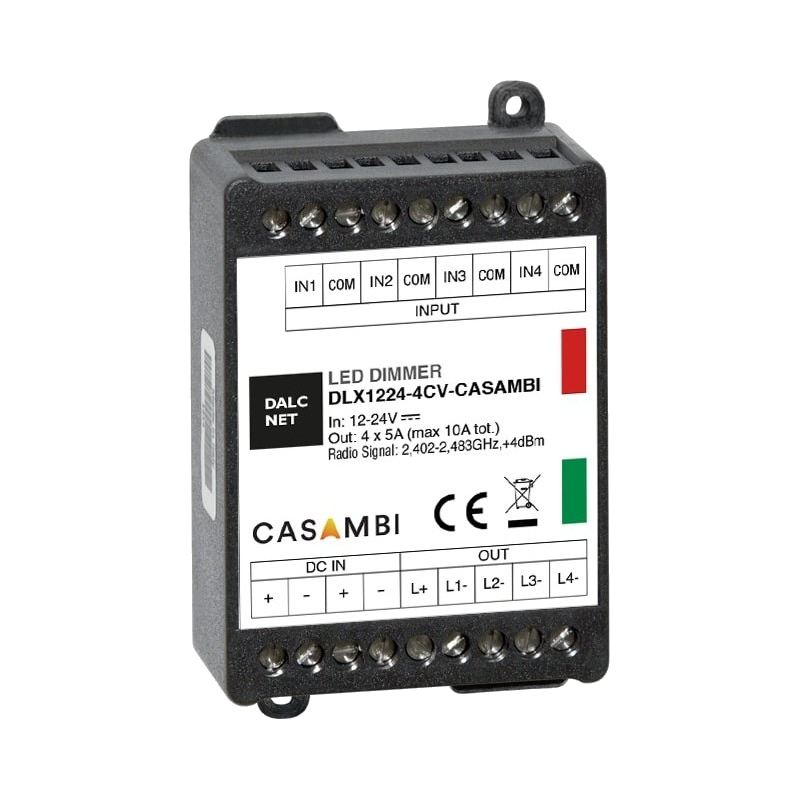

DLX-4CH CASAMBI
DIMMER+DRIVER CASAMBI;
Ingresso: DC 12-24 Vdc;
Comando: APP CASAMBI;
Comando Locale: 4 Pulsanti Normalmente Aperti (N.A.);
Controllo: Dimmer Bianco, Bianco Dinamico, Colore RGB, RGBW o RGB+W;
Uscite in corrente o tensione per strip LED;
Efficienza Tipica > 95%;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 5 anni
TENSIONE COSTANTE (Anodo Comune) – Applicazione: COLORE RGBW
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLX1224-4CV-CASAMBI | App Casambi 4 Pulsanti Norm. Aperti |
12÷24Vdc | 5A MAX/CH 10A Totali |
4 Canali | 88x54x25mm |
| DLX1224-4CC350-CASAMBI | App Casambi 4 Pulsanti Norm. Aperti |
12÷24Vdc | 4x350mA | 4 Canali | 88x54x25mm |
| DLX1224-4CC500-CASAMBI | App Casambi 4 Pulsanti Norm. Aperti |
12÷24Vdc | 4x500mA | 4 Canali | 88x54x25mm |

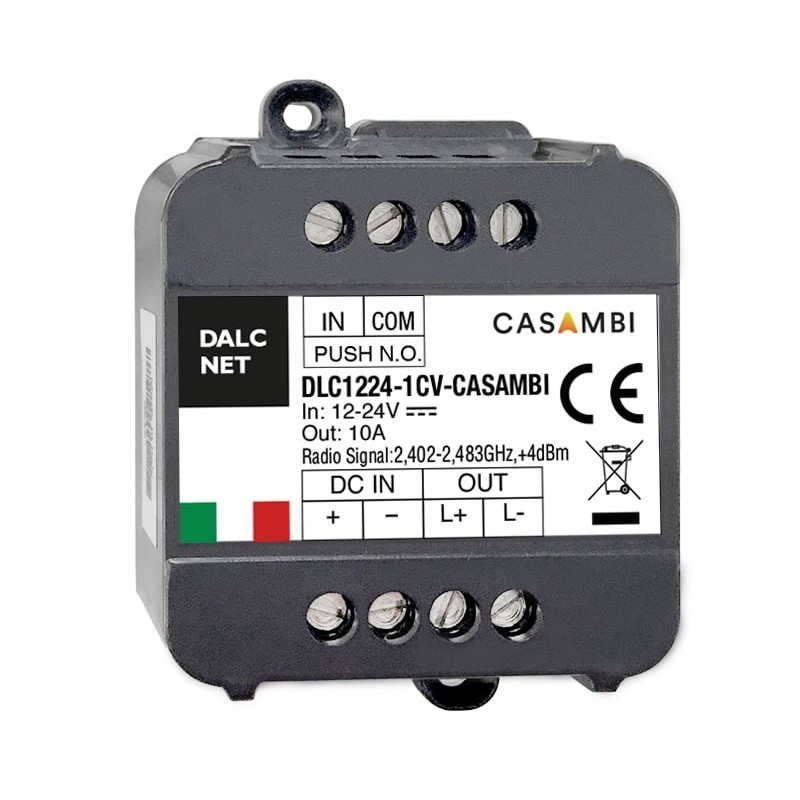

DLX-1CH CASAMBI
DIMMER+DRIVER CASAMBI;
Ingresso: DC 12-24 Vdc;
Comando: APP CASAMBI;
Comando Locale: 1 PulsanteNormalmente Aperto (N.A.);
Controllo: Dimmer Bianco;
Uscite in tensione per strip LED;
Efficienza Tipica > 95%;
Range di temperatura esteso;
100% Test di funzionamento – Garanzia 5 anni
TENSIONE COSTANTE (Anodo Comune) – Applicazione: COLORE RGBW
| Codice | Comando | Tensione | Uscita | Canali | Misure |
|---|---|---|---|---|---|
| DLC1224-1CV-CASAMBI | App Casambi 1 Pulsante Norm. Aperto |
12÷24Vdc | 10A MAX | 1 Canale | 58x45x19mm |
